國家工業防爆等級標準及分類
發表時間：2014/2/15 點擊：4999
根據相關國家標準，工業防爆等級分類如下：
電氣設備

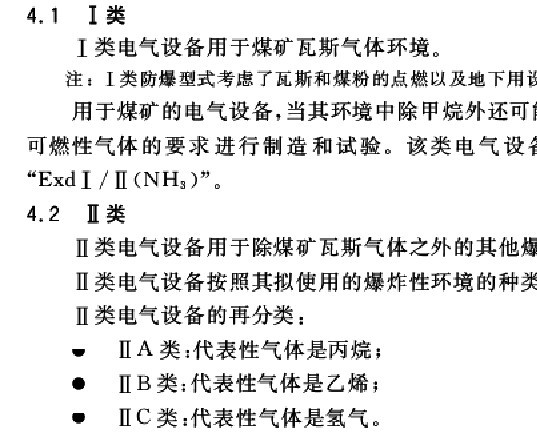

防爆電氣設備分為兩類：I類為煤礦井下用電氣設備；II為除礦井以外的場所使用的電氣設備，依照最大試驗安全間隙（MESG）或最小點燃電流（MICR）來區分，II類電器設備又分為：IIA、IIB、IIC 三個類別。
以上四個類別主要是根據不同工況下可能引爆的最小火花能量，我國和歐洲及世界上大部分國家和地區將爆炸性氣體分此四個危險等級，具體區別如下表：其次，根據爆炸性氣體混合物按引燃溫度的差異，組別又分為T1、T2、T3、T4、T5、T6六種，引燃溫度用t（℃）表示，
各組別的引燃溫度為
：
T1為：450℃<；；；；t；
T2為：300℃<；；；；t ≤450 ℃；
T3為：200℃<；；；；t ≤300 ℃；
T4為：135℃<；；；；t ≤200℃；
T5為：100℃<；；；；t ≤135℃；
T6為：85℃<；；；；t ≤100℃。
再次，針對不同的用途，防爆電氣的防爆型式有所不同，型式分主要包括為：
1、各種防爆型式的對應標準 ：
|
防爆型式 |
在英國允許
使用的場所 |
中國標準
GB3836 |
防爆型式
符 號 |
IEC標準
79- |
CENELEC標準
EN50 |
|
增安型 |
1或2 |
3 |
e |
7 |
019 |
|
本質安全型 |
0，1或2 |
4 |
ia或ib |
11 |
020（設備） |
|
隔爆型 |
d |
2 |
d |
1 |
018 |
|
特殊型 |
s |
無 |
s |
無 |
無 |
2、爆炸危險場所用電氣設備防爆類型選型表
|
爆炸危險區域 |
適用的防護型式
電氣設備類型 |
符 號 |
|
0區 |
1、本質安全型（ia級） |
ia |
|
2、其他特別為0區設計的電氣設備（特殊型） |
s | |
|
1區 |
1、適用于0區的防護類型 |
|
|
2、隔爆型 |
d |
|
|
3、增安型 |
e |
|
|
4、本質安全型 |
ib |
|
|
5、充油型 |
o |
|
|
6、正壓型 |
p |
|
|
7、充砂型 |
q |
|
|
2區 |
1、適用于0區或1區的防護類型 |
|
|
2、無火花型 |
n |
防爆方法對危險場所的適用性：
序號 防爆型式 代號 國家標準 防爆措施 適用區域
1 隔爆型 d GB3836.2 隔離存在的點火源 Zone1，Zone2
2 增安型 e GB3836.3 設法防止產生點火源 Zone1，Zone2
3 本安型 ia GB3836.4 限制點火源的能量 Zone0-2
本安型 ib GB3836.4 限制點火源的能量 Zone1，Zone2
4 正壓型 p GB3836.5 危險物質與點火源隔開 Zone1，Zone2
5 充油型 o GB3836.6 危險物質與點火源隔開 Zone1，Zone2
6 充砂型 q GB3836.7 危險物質與點火源隔開 Zone1，Zone2
7 無火花型 n GB3836.8 設法防止產生點火源 Zone2
8 澆封型 m GB3836.9 設法防止產生點火源 Zone1，Zone2
9 氣密型 h GB3836.10 設法防止產生點火源 Zone1，Zone2
